產品型號：
所屬分類：建筑用產品
訪問人數：1239
發布日期：2021-07-05
產品簡介：伺服直驅式結構索拉絲裝備，電機直驅卷筒。取消減速機、皮帶輪、剎車系統，設備具有節能，高效，低維護特點。機身對稱設計，電控與設備融為一體，致力于節能20%, 占地50%，維修40%，提效20%的目標。
了解更多
| 節能 20% | 占地 50% | 維修 40% |提效 20% |
產品介紹
產品優勢
1、主機采用直驅技術，無減速機、無皮帶、無機械剎車，高效節能，減少占地和維修成本。
2、伺服直驅電機定子防護等級IP65，保證電機安全可靠，電機內部安裝測溫裝置。
3、拉絲機主機、電氣控制柜與操作臺實現統一標準設計、三者融為一體。
4、卷筒傳動主軸的上、下軸承處內置測溫裝置。
5、機臺內置電機和驅動器冷卻水箱，配備循環泵，安裝測溫，液位檢測裝置。
6、設備卷筒冷卻配備二級增壓泵，變頻控制，保證每個卷筒的冷卻水的壓力和流量一致。
7、整機進水，電機冷卻水溫度檢測。
8、卷筒工作表面碳化鎢噴涂處理，卷筒使用壽命≥ 3年。卷筒水套采用鋁合金結構。
9、模具盒有攪拌模盒，旋轉模盒，壓力模盒可供選擇。
10、配備IC卡管理功能，對人員，生產，維修，權限統一管理。
11、緊急制動時各主機不允許斷線（收線除外）。
12、配備RJ45網口 通信協議，方便用戶用于后期的數據采集。
13、配備LED顯示屏，顯示當前車速以及當前滿輪率。
14、配備通訊智能電表，檢測電網質量，統計分析設備用電情況。
15、整機自帶動力電纜和控制電纜，用戶只需提供動力電纜到電控柜進線端。
16、售后服務采用部件以換代修方式。
17、選配除塵系統，具備抽揚塵，高壓清潔臺面粉塵。
18、選配通訊方式激光測徑儀，可實時檢測線徑質量，對不合格品提示預警停車。
19、選配物聯網模塊，云端物聯網系統，設備可用電腦和手機APP遠程訪問、維護、管理。
產品參數
|
規格（卷筒直徑）/mm |
200 |
300 |
350 |
400 |
450 |
500 |
560 |
600 |
700 |
800 |
900 |
1200 |
|
進線強度/MPa |
≤1350 |
|||||||||||
|
拉拔道次 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
≤16 |
|
*大進線直徑/mm |
2.2 |
2.8 |
3.5 |
4.2 |
5.0 |
5.5 |
6.5 |
8 |
10 |
12 |
14 |
16 |
|
*小出線直徑/mm |
0.25 |
0.5 |
0.6 |
0.75 |
1.0 |
1.2 |
1.4 |
1.6 |
2.2 |
2.5 |
3.0 |
4.0 |
|
*高拉拔速度(m/s) |
20 |
20 |
20 |
25 |
30 |
30 |
20 |
16 |
12 |
12 |
10 |
10 |
|
電機功率（KW） |
2.2～5.5 |
5.5～ 7.5 |
5.5～11 |
11～15 |
11～22 |
15～30 |
22～45 |
30～55 |
45～75 |
55～90 |
75～ 110 |
90～132 |
|
傳動系統 |
伺服電機直接驅動 |
|||||||||||
|
調速方式 |
交流伺服驅動器 |
|||||||||||
|
控制方式 |
共直流母線控制系統 |
|||||||||||
|
放線方式 |
工字輪放線機、高架放線、一字放線、鴨嘴放線、可實現不停車放線 |
|||||||||||
|
收線方式 |
工字輪收線機，象鼻式下線機，倒立式收線機，可實現不停車收線 |
|||||||||||
|
主要功能 |
可實現斷絲或亂絲自動停車功能，各裝置配備獨立的防護罩，工藝參數和故障參數監測 |
|||||||||||
|
適宜拉拔材料 |
鋼絲（高、中、低碳鋼絲，不銹鋼絲、預應力鋼絲、胎圈鋼絲、膠管鋼絲、彈簧鋼絲、簾線鋼絲等）焊絲（氣保焊絲、埋弧焊絲、藥芯焊絲等）合金絲等各種金屬材料 |
|||||||||||

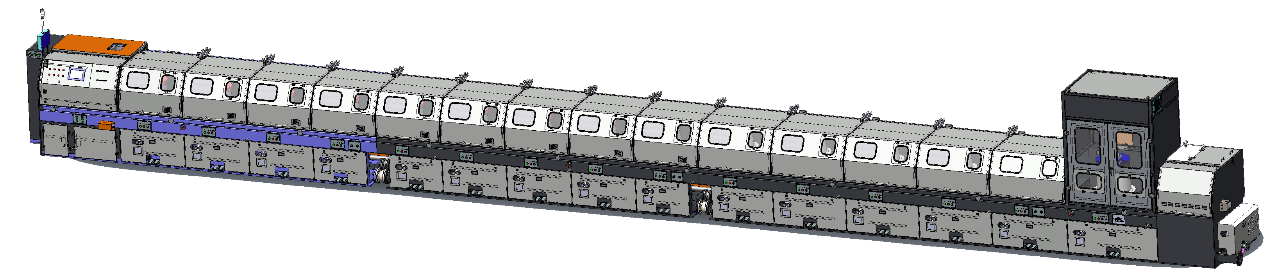

三維圖展示
